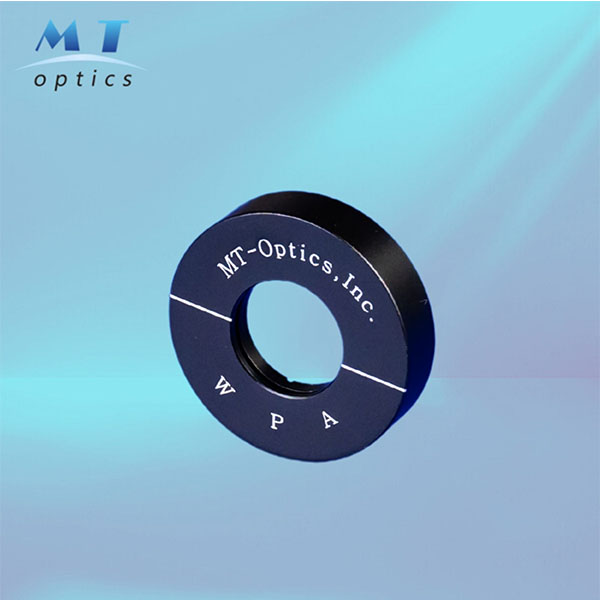

Une lame d'ondeest fabriqué à partir d'un matériau qui présente une biréfringence et il s'agit d'un dispositif optique dont les faces polies contiennent l'axe optique. Les vitesses de l'extraordinaire et ordinaire rayons Les propriétés des matériaux biréfringents varient inversement à leur indice de réfraction. indices. La différence de vitesses donne lieu à une phase La différence de phase survient lorsque les deux faisceaux se recombinent. À une longueur d'onde donnée, cette différence est déterminée par l'épaisseur de la lame d'onde.
Une lame demi-onde fait pivoter la lumière polarisée linéairement selon n'importe quelle direction souhaitée. orientation. L'angle de rotation est le double de l'angle entre l'incidence lumière polarisée et axe optique.
Quart d'onde
En polarisation linéaire La lumière est incidente à 45° par rapport à l'axe d'une lame quart d'onde, la sortie est circulairement polarisé,de la même manière, La lumière polarisée circulairement en entrée est transformée en lumière polarisée linéairement.
LPlaque à onde d'ordre ow (multi-ordre)
Mmultiple l'ordre de la lame à onde signifie retardance oLe trajet optique subit un certain nombre de décalages de longueur d'onde complète, en plus du retard de conception fractionnaire. L'épaisseur d'une lame à retard multi-ordre est toujours d'environ 0,5 mm. Comparée à une lame à retard d'ordre zéro, une lame à retard multi-ordre est plus sensible aux variations de longueur d'onde et de température. Cependant, elle est moins coûteuse et largement utilisée dans de nombreuses applications où cette sensibilité accrue n'est pas critique.
Caractéristiques:
Épaisseur : 0,2-0,5 mm
Seuil de dommages élevés
Meilleure bande passante thermique
Faible coût
Plaque d'onde à double longueur d'onde
La lame à double longueur d'onde est une lame à plusieurs ondes qui fournit un retard spécifique à deux longueurs d'onde différentes.
Plaque d'onde d'ordre zéro
La lame à retard d'ordre zéro est conçue pour fournir un retard de zéro vague complète, plus le voulu fractionLa lame à retard d'ordre zéro offre de meilleures performances que les lames à retard d'ordres multiples ; elle possède une large bande passante et une fréquence plus basse. sensibilité aux variations de température et de longueur d'onde.
Lame d'onde d'ordre zéro collée à l'époxy
Lame d'onde d'ordre zéro collée à l'époxy La lame à retard d'ordre zéro cimentée est constituée de deux plaques de quartz dont l'axe rapide croiséLes deux plaques sont collées à l'aide d'une résine époxy UV. La différence d'épaisseur entre les deux plaques détermine le retard. Les lames à retard d'ordre zéro présentent une dépendance à la température et à la variation de longueur d'onde nettement inférieure à celle des lames à retard d'ordre multiple.
Caractéristiques:
Cimenté à l'époxy
Épaisseur 1,5 à 2 mm
Plaques de double retard
Bande passante spectrale large
Large bande passante de température
Lame d'onde d'ordre zéro - Contact optique
Lame d'onde d'ordre zéro à contact optique Il est constitué de deux plaques de quartz dont les axes rapides se croisent. Ces deux plaques sont assemblées par contact optique, et le trajet optique est exempt de résine époxy. La différence d'épaisseur entre les deux plaques détermine le retard. Zéro Les lames à retard d'ordre un offrent une dépendance nettement inférieure à la température et aux variations de longueur d'onde que les lames à retard multi-ordres.
Caractéristiques:
Espacement d'air
Épaisseur 1,5 à 2 mm
Plaques de double retard
Bande passante spectrale large
Large bande passante de température
Seuil de dommages élevés
Mdémuni
Lame d'onde d'ordre zéro - Espacement d'air
Une lame à retard d'ordre zéro à espace d'air est constituée de deux plaques de quartz montées sur un support, créant ainsi un entrefer. La différence d'épaisseur entre les deux plaques détermine le retard. Les lames à retard d'ordre zéro présentent une sensibilité nettement inférieure aux variations de température et de longueur d'onde que les lames à retard d'ordre multiple.
Caractéristiques:
Espacement d'air
Épaisseur 1,5 à 2 mm
Plaques de double retard
Bande passante spectrale large
Large bande passante de température
Seuil de dommages élevés
Monté
Lame d'onde d'ordre zéro véritable - cimentée
Ce type de lame à retard d'ordre zéro est constitué d'une véritable lame à retard d'ordre zéro et d'un substrat BK7. La lame à retard étant très fine et fragile, le substrat BK7 a pour fonction de la renforcer. la lame à ondes.
Caractéristiques:
Cimenté par Expoy
Bande passante spectrale large
Large bande passante de température
Bande passante grand angle
Lame d'onde d'ordre zéro véritable - Plaque unique
Caractéristiques:
Plaque simple
Bande passante grand angle
Large bande passante de température
Bande passante à large longueur d'onde
Seuil de dommages élevés
Épaisseur minimale : 0,04 à 0,09 microns
