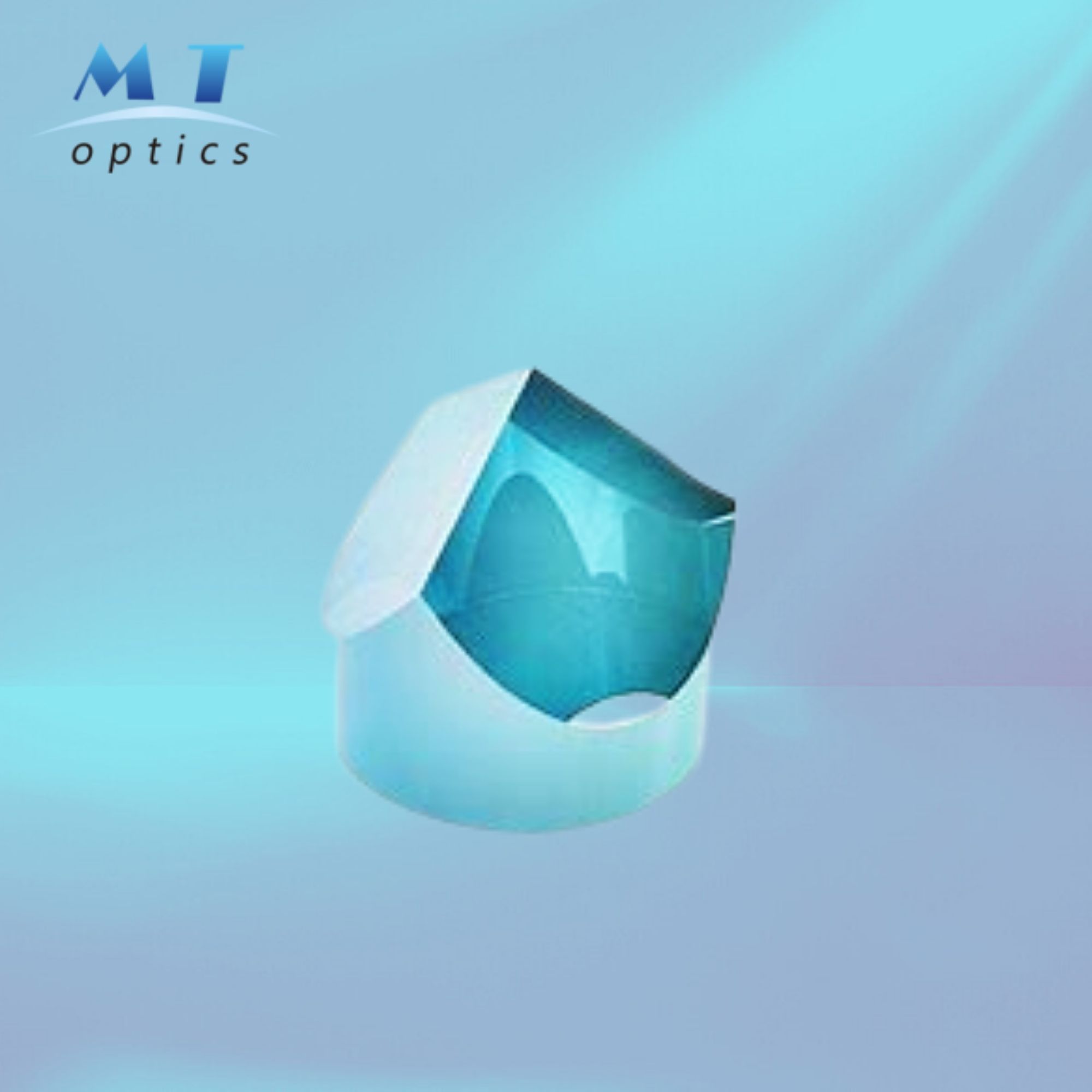

Rétroréflecteurs en forme de cube d'angle Dotés de trois surfaces réfléchissantes orthogonales, ils assurent une rétroréflexion de la lumière à 180° avec une erreur angulaire de l'ordre de la seconde d'arc, grâce à une fabrication de précision. Fabriqués en verre optique ou en silice fondue, ils peuvent être recouverts de couches antireflet/protectrices pour une durabilité accrue. Leurs dimensions varient de 3 à 50 mm, offrant des angles et des revêtements personnalisables pour des applications telles que la télémétrie laser, la télédétection par satellite et la communication optique. Ces rétroréflecteurs robustes résistent aux vibrations et aux variations de température, garantissant des performances fiables dans les environnements exigeants.
![]() |
Numéro d'article :
CCROrigine du produit :
FuZhouSpécifications pour le rétroréflecteur Corner Cube standard :
Matériel: | Verre optique BK7 grade A |
Tolérance dimensionnelle : | +0,0,-0,2 mm |
Platitude: | λ/4 à 632,8 nm |
Qualité de surface : | 60-40 |
Ouverture claire : | >80% |
Biseau: | 0,2 mm à 0,5 mm x 45° |
Tolérance d'angle : | ±3 arc min |
Distorsion du front d'onde : | λ/2 à 632,8 |
Platitude: | λ/4 à 632,8 nm sur grande surface λ/10 à 632,8 nm sur une autre surface |

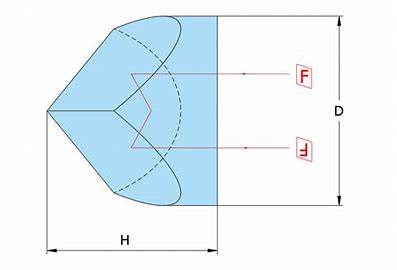

Qu'est-ce qu'un rétroréflecteur en coin de cube ?
Un rétroréflecteur en coin de cube est un élément optique doté de trois surfaces réfléchissantes perpendiculaires. Il peut renvoyer la lumière incidente dans sa direction d'origine, indépendamment de l'angle d'incidence, et est largement utilisé dans le domaine optique.
Quelles sont les caractéristiques et les utilisations d'un rétroréflecteur en coin de cube ?
Il offre une direction de réflexion précise, quel que soit l'angle d'incidence. Ses applications incluent la télémétrie laser (comme la mesure de la distance Terre-Lune) et l'étalonnage d'instruments optiques, offrant ainsi un support essentiel pour des mesures optiques de précision.
Prismes en coin, généralement fabriqués à partir de matériaux optiques de haute qualité tels que le verre BK7, partagent des fonctions analogues à celles des fenêtres optiques et peuvent servir de composants isolants au sein des systèmes optiques. Ils sont conçus pour induire une légère déviation angulaire précise des faisceaux lumineux, empêchant ainsi efficacement la lumière de revenir à son point d'origine. Cette caractéristique les rend extrêmement utiles dans des applications telles que les systèmes d'alignement laser, les instruments de mesure optique et les dispositifs d'imagerie. Grâce à un contrôle précis de l'angle de déviation, généralement avec des tolérances strictes, ils garantissent des performances fiables dans diverses configurations optiques. Que ce soit dans les laboratoires de recherche ou dans les applications optiques industrielles, les prismes en coin jouent un rôle essentiel dans l'optimisation des trajets lumineux et l'amélioration de la précision des systèmes optiques.
