Polariseur Glan Taylor est un dispositif qui produit une lumière polarisée linéairement à partir de la lumière d'autres états de polarisation. Il se compose de deux mêmes prismes en matériau de biréfringence qui sont séparés par un espace d'air. Le polariseur Glan Taylor divisera un faisceau non polarisé entrant en rayons de faisceau, l'un est l'extraordinaire qui est transmis de l'autre côté, l'autre est le rayon ordinaire qui est totalement réfléchi et absorbé en interne.   Caractéristiques: Espace aérien Près de l'angle de coupe de Brewster Pureté de polarisation élevée Courte durée Convient aux applications de faible et moyenne puissance

Prismes laser Glan Il s'agit d'un polariseur Glan Taylor spécialement conçu pour les applications à haute énergie. Deux trous sont percés sur le côté du boîtier. Le rayon ordinaire est réfléchi selon un angle et sort du polariseur par l'un des trous.   Caractéristiques: Espace aérien Près de l'angle de coupe de Brewster Pureté de polarisation élevée Monté avec fenêtre d'évacuation Convient aux applications à haute puissance

Polariseur Wollaston Il est possible de séparer un faisceau incident en deux rayons : un rayon extraordinaire et un rayon ordinaire, dont l'angle de déviation dépend de la longueur d'onde. Les deux rayons sont transmis par l'autre surface. Caractéristiques:Cimenté ou contacté optiquementSéparer les faisceaux ordinaires et extraordinaires à un certain angleConvient aux applications à faible puissance et lorsqu'une grande déviation est requise

Polariseur Rochon sépare le faisceau incident en rayon ordinaire et en rayon extraordinaire comme le polariseur Wollaston, mais le rayon extraordinaire est transmis directement, tandis que l'ordinaire est transmis avec un angle de déviation. Caractéristiques:Contact optiquePureté de polarisation élevéeConvient aux applications à faible ou haute puissance

Polariseur laser Glan à haute transmission Ce polariseur spécialement conçu, basé sur le cristal taillé Brewster, améliore la transmission de >85 % à 95 %. Il peut être fabriqué à partir de calcite ou d'YVO4.   Caractéristiques: Espace aérien Toutes les coupes d'angle de Brewster Pureté de polarisation élevée Monté avec fenêtre d'évacuation Convient aux applications à haute puissance Transmission élevée Entrée d'angle de Brewster

Polariseur Glan Thompson Il est constitué de deux prismes de calcite identiques, assemblés. Le rayon extraordinaire est transmis, tandis que le rayon ordinaire est dévié et absorbé.   Caractéristiques: Cimenté Champ d'angle d'acceptation large Convient aux applications à faible puissance

Cubes séparateurs de faisceau polarisants Glan Thompson utilise deux prismes en calcite cimentée pour séparer la lumière non polarisée en faisceaux polarisés s (déviés à 45°) et polarisés p (transmis) avec une transmission de plus de 90 % dans un boîtier métallique rectangulaire, idéal pour les applications nécessitant des états de polarisation linéaire double comme l'interférométrie et les systèmes laser.   Caractéristiques: Cimenté Pureté de polarisation élevée Transmission élevée Convient aux applications à faible puissance Séparation des rayons O et E à 45 degrés

Déplaceur de faisceau de polarisation Utilisé pour séparer un faisceau non polarisé en deux faisceaux de sortie polarisés orthogonalement et parallèles. La polarisation ordinaire est transmise directement, tandis que la polarisation extraordinaire s'éloigne du faisceau ordinaire. Il peut être utilisé comme séparateur de faisceau polarisant. Un déplaceur de faisceau polarisant peut également être utilisé pour combiner deux faisceaux polarisés orthogonalement. Les matériaux les plus couramment utilisés pour les déplaceurs de faisceau polarisant sont le vanadate d'yttrium (YVO4), l'a-BBO et la calcite.Caractéristiques:Longueur d'onde de travail 350-4000 nmYVO4, a-BBO, calcite disponiblesSorties polarisées orthogonalement, sorties parallèles à l'entréeTaux d'extinction élevé (> 105)

Lame d'onde à ordre multiple Cela signifie que le retard d'un trajet optique subira un certain nombre de décalages de longueur d'onde complète, en plus du retard fractionnaire de conception. L'épaisseur d'une lame d'onde multi-ordre est toujours d'environ 0,5 mm. Comparée à une lame d'onde d'ordre zéro, elle est plus sensible aux variations de longueur d'onde et de température. Cependant, elle est moins coûteuse et largement utilisée dans de nombreuses applications où une sensibilité accrue n'est pas critique.   Caractéristiques: Épaisseur : 0,2-0,5 mm Seuil de dégâts élevé Meilleure bande passante de température Faible coût

Lame d'onde d'ordre zéro à contact optique Il est constitué de deux lames de quartz dont les axes rapides sont croisés. Ces lames sont fabriquées par contact optique et leur chemin optique est exempt d'époxy. La différence d'épaisseur entre les deux lames détermine le retard. Les lames d'ordre zéro présentent une dépendance nettement inférieure à la température et aux variations de longueur d'onde par rapport aux lames multi-ordres.   Caractéristiques: Contact optique Épaisseur 1,5 à 2 mm Plaques de retardement doubles Large bande passante spectrale Large bande passante de température Seuil de dommage élevé

Lame d'onde d'ordre zéro à espacement d'air Il est constitué de deux plaques de quartz montées sur un support, formant un entrefer. La différence d'épaisseur entre les deux plaques détermine le retard. Les plaques d'onde d'ordre zéro présentent une dépendance nettement inférieure à la température et aux variations de longueur d'onde par rapport aux plaques multi-ordres.   Caractéristiques: Espace aérien Épaisseur 1,5 à 2 mm Plaques de retardement doubles Large bande passante spectrale Large bande passante de température Seuil de dommage élevé Revêtement AR et monté

Ce type de plaque d'onde d'ordre zéro est constitué d'une véritable plaque d'onde d'ordre zéro et d'un substrat BK7 car la plaque d'onde est très fine et facile à endommager, la fonction de la plaque BK7 est de renforcer la plaque d'onde.   Caractéristiques: Large bande passante spectrale Large bande passante de température Bande passante grand angle Cimenté par Expoy

Lame d'onde à double longueur d'onde est un composant optique avancé conçu pour contrôler précisément les états de polarisation de deux longueurs d'onde laser distinctes. Il est largement utilisé dans la technologie laser, les systèmes optiques non linéaires et les instruments optiques de précision. Sa fonction principale est de fournir un retard de phase prédéfini à deux longueurs d'onde spécifiques, optimisant ainsi l'efficacité de conversion de polarisation et répondant aux exigences des systèmes optiques complexes.

Lame d'onde achromatique Similaire à une lame d'onde d'ordre zéro, sauf que les deux lames sont constituées de cristaux biréfringents différents. La dispersion de la biréfringence étant différente entre les deux matériaux, il est possible de spécifier les valeurs de retard sur une large gamme de longueurs d'onde. Ainsi, le retard sera moins sensible aux variations de longueur d'onde. Autrement dit, il peut être utilisé sur une large gamme de longueurs d'onde.   Caractéristiques: Ciment époxy ou espace d'air disponible Bande passante très large

Rotateurs de polarisation à quartz Offrant une rotation de 45° ou 90° à différentes longueurs d'onde laser courantes, l'axe optique d'un rotateur de polarisation est perpendiculaire à la face polie de l'optique. Il en résulte une rotation de l'orientation de la lumière polarisée linéairement entrante lors de sa propagation dans le dispositif. MT-Optics, Inc. propose des rotateurs gauchers et droitiers.

Séparateurs de faisceaux cubiques polarisants Sépare les faisceaux polarisés aléatoirement en deux composantes orthogonales polarisées linéairement. La lumière polarisée S est réfléchie à un angle de 90°, tandis que la lumière polarisée P est transmise. Chaque séparateur de faisceau est constitué d'une paire de prismes à angle droit de précision à haute tolérance, collés ensemble par un revêtement diélectrique sur l'hypoténuse de l'un des prismes.

Cube séparateur de faisceau non polarisant Il est constitué d'une paire de prismes droits de précision à haute tolérance, collés ensemble par un revêtement métallo-diélectrique sur l'hypoténuse de l'un des prismes. La faible dépendance de ce revêtement à la polarisation permet une transmission et une réflexion des états de polarisation S et P à 5 % près. Cela signifie qu'ils ne modifient pas l'état de polarisation du faisceau incident. Nous proposons des séparateurs cubiques non polarisants (NPBS) à large bande et à longueur d'onde unique. Un revêtement antireflet a été appliqué sur chaque face du séparateur afin d'optimiser l'efficacité de transmission pour la plage de longueurs d'onde appropriée.

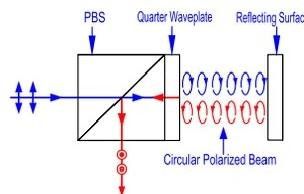

isolateur optique Il s'agit d'une combinaison d'un cube séparateur de faisceau polarisé (PBS) et d'une lame quart d'onde en quartz cristallin. La lumière incidente est polarisée linéairement par le PBS et convertie en polarisation circulaire par la lame quart d'onde. Si une partie du faisceau émergent est réfléchie vers l'isolateur, la lame quart d'onde convertit le faisceau réfléchi en un faisceau polarisé linéairement, perpendiculaire au faisceau d'entrée. Ce faisceau est alors bloqué par le PBS et ne retourne pas à l'entrée du système. Fonctionnalité:Bloquer la rétroaction optiqueIsolation passive de la lumière polarisée linéairementHaute isolationConforme RoHS

Polariseur linéaire à couche mince Composé de substrats en verre N-BK7 avant et arrière avec un film polarisant linéaire intermédiaire, ce composant offre deux options de montage : bague de retenue et monture rotative. L'orientation de l'axe de transmission est uniforme sur toute la surface optique, permettant la génération d'un faisceau lumineux polarisé linéairement avec une direction de polarisation spécifique. Il garantit un taux d'extinction élevé et fonctionne efficacement sur une large plage d'angles d'incidence.
